Antenna yagi due elementi VHF

Realizzazione pubblicata su Cq Elettronica di Novembre 1998

Fedele alla tradizione di autocostruire ciò che mi è necessario utilizzando quello che ho sottomano al momento con qualsiasi tipo dimateriale , anche se non corrisponde a misure e qualità indicate nei testi sacri del radiantismo,mi sono cimentato questa volta nellacostruzione di una direttiva Yagi a due elementi cortocircuitati per le Vhf con tanto di gamma match. Ho scelto di fare una due elementiperchè naturalmente avevo a disposizione solo una cinquantina di centimetri di quadrangolare in alluminio 30x30 mm adatto per uso boom e solodue barrette sempre di alluminio del diametro di 8 mm lunghe circa un metro l'una. Assolutamente improponibile usare un boom di tale diametrocon siffatti tubicini direte voi ? Vedremo !

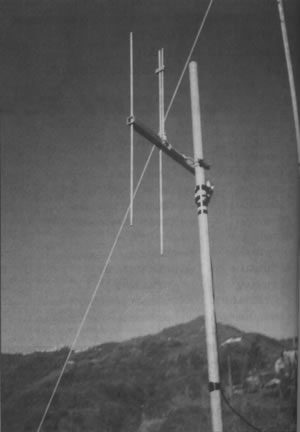

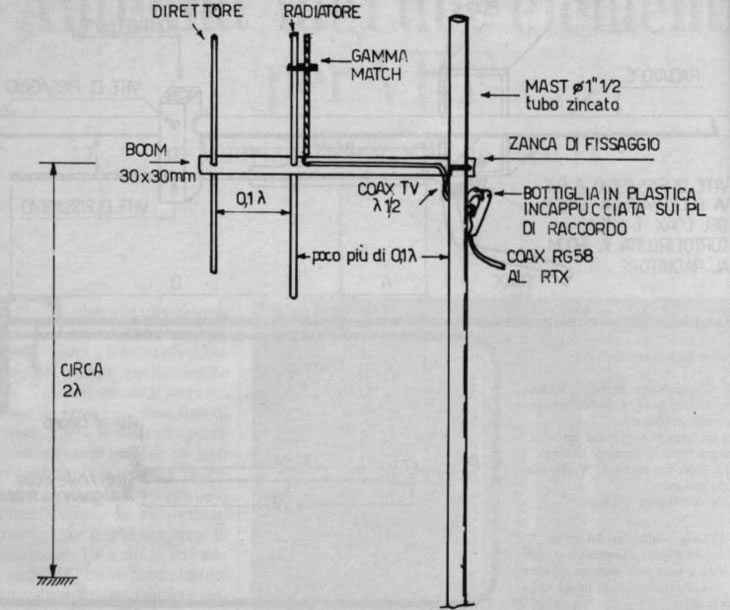

Bene,io ho scelto la configurazione con radiatore più direttore perchè almeno in teoria mi da circa 5,5 db di guadagno e un rapporto fronteretro pari o superiori ai 15 db usando una spaziatura di 0.1 lambda(lambda=lunghezza d'onda) come d'altronde la lunghezza del boom mi imponeva:risultato più che soddisfacente per i miei scopi. Io l'ho realizzata per operare su un ponte Fm di una frequenza civile,quindi non vi fornirò lemie misure ma le formule adatte per poterla autocostruire sulle frequenze radioamatoriali consentite dalla legge. E' interessante sperimentareutilizzando misure e materiali a volte spropositati per imparare qualcosa in più,in questo caso,per esempio,sul gamma match,che certo verràutile in situazioni di emergenza. Dunque per il direttore usate la formula 128/frequenza e poi moltiplicate per 0.005 che è all'incirca ilfattore di allungamento per le dimensioni del boom da me utilizzato. Il fattore di allungamento,lo ricordo,va utilizzato perchè si tratta dellasoluzione ad elementi cortocircuitati con il boom; in caso contrario con elementi isolati dal boom naturalmente non consideratelo. Per ilradiatore invece usate la formula 144/frequenza e moltiplicate poi per 0.005. La spaziatura fra radiatore e direttore sarà di 0.1 lambdaquindi usate la formula 0.1 x 300/frequenza. Altra chicca,anche se non si dovrebbe,io l'ho montata in polarizzazione verticale su un bel mastda 1 pollice e 1/2 di tubo zincato tenendo una spaziatura tra il radiatore e il mast di appena poco più di 0.1 lambda dato che non avevo unboom più lungo.

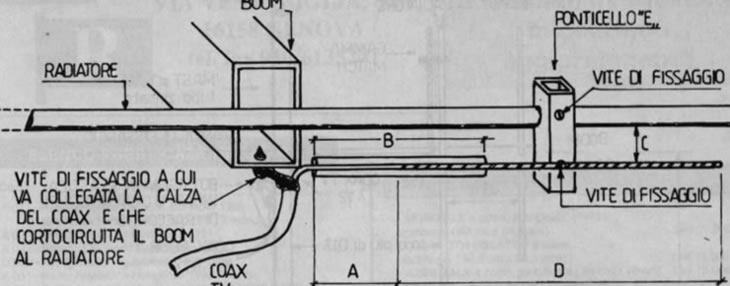

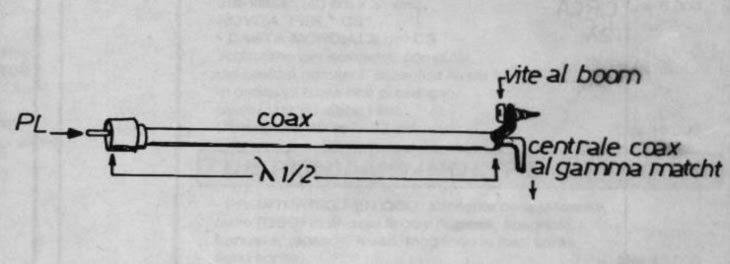

Il bello della realizzazione viene poi con il gamma match che come si vede nella figura ho realizzato con tubicino di alluminio di 8 mmdi diametro ,ovvero uguale al radiatore dato che non avevo altro, e con del tondino pieno sempre di alluminio del diametro di 6 mm recuperatoda una vecchia antenna per Tv. L'alimentazione invece viene fornita tramite uno spezzone di cavo Tv da 75 ohm tagliato a misura di mezz'ondaelettrica(quindi qualsiasi tipo di cavo usiate ricordate cha la formula è 150/frequenza e moltiplicato poi per il fattore di velocità del cavoin questione) che viene fissato con la calza,tramite un capocorda,al centro del boom alla vite che lo attraversa e ferma il radiatorecortocircuitandolo nello stesso tempo mentre il conduttore centrale con il suo isolante viene prolungato della misura "A" data dalla formula7 x lambda(in metri) ottenendo il risultato della lunghezza del tratto "A" in centimetri e infilato quindi nello spezzone di tubicino da8 mm di diametro lungo circa due volte(misura "B") il tratto "A"(questa misura comunque non è critica) al cui interno,per finire,viene poi infilatoil tondino pieno del diametro di 6 mm(misura "D") che va dalla fine del tratto "A" sino alla fine del radiatore. Infine per quanto riguardala misura "C",ovvero la spaziatura tra radiatore e gamma match,calcolatela pure con la formula di 0.008x300/frequenza. L'altra parte dellospezzone di cavo Tv a mezz'onda l'ho intestata con un Pl maschio e tramite un doppio raccordo femmina vi ho collegato il cavo Rg58 a 52 ohmche va sino alla stazione radio. Per riparare questa giunta dall'acqua,come si vede dalle foto,ho tagliato a metà una bottiglia di plasticadell'acqua minerale e l'ho incappucciata ai Pl dandoci quindi due giri di nastro isolante al mast. A questo punto tramite il piccolo giunto diregolazione " ponticello E" ho cercato il miglior rapporto di onde stazionarie che...sorpresa si è attestato su 1.3/1:più che soddisfacente per questaYagi un pò anomala sia nella costruzione e installazione ma che ci insegna a sperimentare per ampliare le nostre conoscenze utilizzandosenza scoraggiarsi tutto quello che abbiamo a portata di mano.(P.S. Dimenticavo,l'antenna è stata montata a circa due lambda di altezza dal suolo.)
